Máquina Virtual CNC - RGMVC

A Máquina CNC Virtual desenvolvida pela RG Assessoria, possibilita o treinamento de operação e

programação em Tornos CNC e Centros de Usinagem de 3, 4 e 5 eixos, possui mais 106 comandos

e mais de 250 painéis de operação, permite ao aluno aprendizado de forma dinâmica, segura e econômica.



Tenha uma máquina CNC em sua sala de aula, ensine os alunos a operar o CNC sem preocupações com colisões ou acidentes, reduza os gastos com insumos.



Ensine todas as operações de uma máquina CNC, como movimento em JOG, funções miscelâneas, preset usando sensor ótico e outras funções simples ou complexas.

ICONE D VIDEO SITE 3D_2.png
Baixe o modelo da Máquina Virtual CNC em 3D e o descritivo técnico

Vantagens​

  • As atualizações são gratuitas e vitalícias.

  • A inclusão de novos comandos é gratuita, sendo o tempo de inclusão de aproximadamente 8 a 12 meses dependendo do envio de material ao fabricante do software.

  • Elimina os custos com insumos, ferramentas de corte, insertos, óleo refrigerante e manutenção, proporciona uma grande economia e maior segurança no treinamento.

Características Gerais

  • Possui mais de 106 comandos CNC, para Torno e Centro de usinagem.

  • Abaixo alguns desses comandos:

  • Fanuc: 0MD, 0iM, 0iT, 18M, 18iM, 18iT, 21iM, 21iT.

  • Siemens: 801, 802SM, 802ST, 802CM, 802CT, 802SiM, 802SET, 802DM, 802DT, 828DM, 828DT, 810/840DM, 810/840DT.

  • Mach: Mach9 Torno e Fresa.

  • Mitsubishi: 60M, 60T, 68M, 68T, M70.

  • Fagor: 8055M, 8055T.

  • Mazatrol Matrix.

  • Possui mais de 250 painéis de operação (diversos fabricantes).

  • Permite treinamento em Torno CNC e Centro de Usinagem de 3, 4 e 5 eixos.

  • Software Multilingual - Português, Inglês, Espanhol, Chinês, Turco, Coreano e Polonês.

Edição de Programas

  • Programas no formato texto ASCII.

  • Recursos (recortar, copiar, colar).

  • Numeração e Renumeração de linhas.

  • Modificações nas linhas de programação de forma simples e objetiva.

  • Help na tela dos comandos para funções G/M código ISO.

  • Compilação do programa quando o mesmo for editado em bloco de notas ou editor de texto similar.

  • Verificação do programa: checa os ciclos fixos e linguagem de acordo com o modelo do comando.

Funções de programação avançadas

  • Programação de macros para os comandos FANUC, SIEMENS, HNC-21M, HNC-21T, GSK980T, GSK928MA, MITSUBISHI E FAGOR.

  • Programação de coordenadas polares e interpolação espiral G02 e G03 para os comandos FANUC, SIEMENS, MITSUBISHI e FAGOR.

  • O Sistema CNC da série SINUMERIK adiciona programação de parâmetros (programação variável) e jumping condicional.

  • Suporta código de função preparatória ISO-1056 (código G), código de função auxiliar (código M) e outros códigos de comando.

  • Aceita todos os ciclos fixos de acordo com as versões dos comandos disponíveis no software.

  • Reconhece arquivos pós-processados e ferramentas de diversos softwares de CAD/CAM.

Simulação 2D e 3D

  • Parametrização da qualidade de vídeo.

  • Vistas em corte, translúcida e material bruto para a peça.

  • Escolha de material bruto (cubo ou cilindro) Fresa CNC.

  • Magazine vertical ou horizontal Fresa CNC.

  • Torre automática para torneamento de 4, 8, 12 ou 16 posições, traseira ou dianteira.

  • Operações interativas em tempo real de rotação dinâmica, zoom, movimento e tela cheia durante simulação.

  • Painéis de comando CNC tridimensionais.

  • REC e playback de arquivos AVI.

  • Material bruto, fixações, morsas, grampos, bases etc.. parametrizados.

  • Usinagem dos diversos materiais ajustados por referência da ferramenta de corte ou manualmente.

  • Efeito sonoro da máquina, refrigeração, cavacos etc..

  • Biblioteca de suportes e insertos com desenho 3D de acordo com norma ISO.

  • Definição, edição e inserção de novos suportes e insertos.

  • Biblioteca de materiais.

  • Definição, edição e inserção de novos materiais.

  • Paquímetro e ou micrômetro virtual para medição da peça.

  • Medição por pontos, linha, 2 pontos etc..

  • Gerenciamento dos parâmetros e base de dados.

  • Função de medição 3-D para modelos de máquina.

  • Medição de rugosidade baseado nos parâmetros de corte.

Operação da máquina CNC

  • Presset de ponto zero G54, G55, G56, G57 etc...

  • Presset de ferramentas eixos X, Y e Z.

  • Manivela eletrônica disponível para realização do Presset.

  • Modos JOG, JOG INC, MANIVELA, MDI, EDIT, BLOCO A BLOCO, AUTOMÁTICO, DRY RUN, CYCLE STOP, CYCLE START, EMERGÊNCIA etc...

  • Ajuste da mangueira de refrigeração.

  • Alarme de colisão com peça, placa, dispositivos de fixação, eixo arvore parado etc..

  • Ajuste dos parâmetros da máquina virtual.

  • Realiza todas as funções de operação do comando, facilitando a adaptação do aluno com o equipamento CNC.

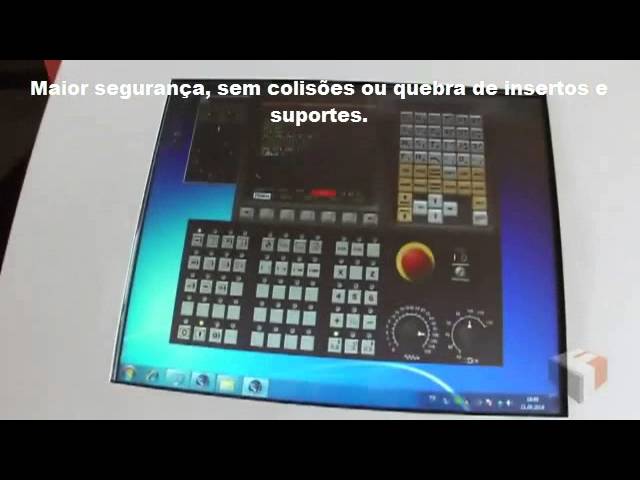

Vídeos De Apresentação
